پیچ استوانه ای قطر 2.5 سرگرد چهارسو
محدوده قیمت: 1,250 تومان تا 1,400 تومان
واشر خورشیدی (قطرهای مختلف)
External Tooth Lock Washer DIN 6798A
دانلود مستندات و فایل های CAD:
چرا از صنعت مارت خرید کنیم؟
- -- قیمت مناسب و تخفیف های پله ای
- -- ارسال سریع 1 الی 3 روز کاری
- -- ارسال با پست پیشتاز، باربری و تیپاکس
- -- پشتیبانی همه روزه
- -- تضمین کیفیت و بسته بندی مناسب
قیمت و خرید محصول
قیمت همه محصولات بروز می باشد.
واشر خورشیدی (قطرهای مختلف)
محدوده قیمت: 900 تومان تا 39,120 تومان
- خرید نقدی 7 درصد تخفیف بیش تر (درگاه زرین پال)
ویژه این هفته:
دستکش ایمنی کف دوبل چرمی
قیمت اصلی 277,000 تومان بود.247,000 تومانقیمت فعلی 247,000 تومان است.دانلود مستندات و فایل های CAD:
سایر محصولات
واشر آلومینیومی (قطرهای مختلف)
محدوده قیمت: 2,400 تومان تا 5,100 تومان
واشر مسی سایز 10 تا 18 (جعبه 250 تایی)
قیمت اصلی 3,690,000 تومان بود.3,377,000 تومانقیمت فعلی 3,377,000 تومان است.
واشر مسی (قطرهای مختلف)
محدوده قیمت: 10,800 تومان تا 19,500 تومان
واشر تخت آهنی عمومی دور کوچک
محدوده قیمت: 470 تومان تا 11,300 تومان
واشر فنری در قطر های مختلف
محدوده قیمت: 870 تومان تا 12,400 تومان
مهره قطر 3 آهنی سفید گرید 6
340 تومان
پیچ آچارخور خشکه قطر M8 گرید 8.8 نیم رزوه
محدوده قیمت: 12,150 تومان تا 27,000 تومان
پیچ قطر 6 گالوانیزه سرد
محدوده قیمت: 1,950 تومان تا 7,800 تومان
واشر فنری در قطر های مختلف
محدوده قیمت: 870 تومان تا 12,400 تومان
سیم جوش الکترود سایز 3 پارس (5 کیلو)
1,397,000 تومان
پیچ استوانه ای قطر 3 سرگرد دوسو چهارسو
محدوده قیمت: 580 تومان تا 2,460 تومان
پیچ خودکار سرگرد شماره 4 (تلگرافی قطر 2.8 میلیمتر)
محدوده قیمت: 560 تومان تا 1,020 تومانمشخصات فنی
| وزن | نامعلوم |
|---|---|
| قطر واشر | 10, 12, 14, 16, 18, 2, 2.3, 2.5, 20, 22, 24, 27, 3, 3.5, 30, 4, 5, 6, 7, 8 |
| سیستم اندازه گیری | متریک |
| برند | متفرقه |
| استاندارد | DIN 6798 A |
| جنس | آهنی |
| پوشش | سیاه (فوسفاته) |

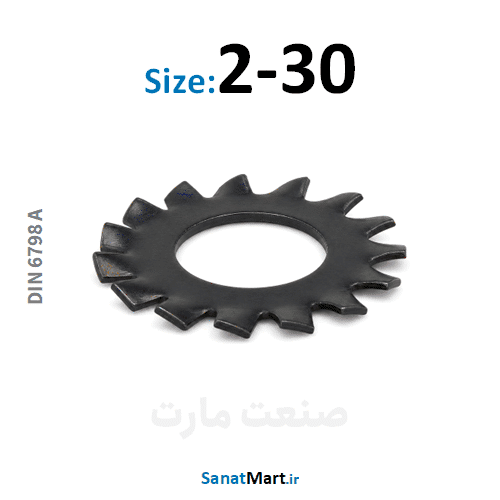

واشر خورشیدی DIN 6798 A
واشر خورشیدی DIN 6798A یکی از انواع واشرهای قفلکننده است که برای جلوگیری از شل شدن پیچ و مهره در اثر لرزش، ارتعاش و تنشهای کاری استفاده میشود. این واشر با داشتن دندانههای خارجی، پس از قرارگیری زیر سر پیچ یا زیر مهره، در سطح قطعه و اتصال درگیر شده و به افزایش اصطکاک و تثبیت اتصال کمک میکند.
این نوع واشر در قطرهای مختلف تولید میشود و در صنایع برق، الکترونیک، خودروسازی، ماشینآلات، تابلو برق، تجهیزات صنعتی و مونتاژهای سبک و نیمهسنگین کاربرد فراوان دارد. استاندارد DIN 6798A مشخصکننده نوع واشر خورشیدی با دندانه خارجی است.
مشخصات فنی
- نام محصول: واشر خورشیدی
- نوع: دندانه بیرونی
- استاندارد:
DIN 6798 A - سایزبندی: 2 تا 30
- جنس: فولادی / فولاد فنری / استیل (بسته به مدل)
- نوع پوشش: ساده، گالوانیزه سفید، آبکاری زرد یا استیل
- کاربرد: قفل کردن اتصال و جلوگیری از باز شدن پیچ و مهره
- فرم عملکرد: ایجاد اصطکاک و درگیری مکانیکی با سطح
سایزهای رایج
این محصول معمولاً برای پیچهای متریک در سایزهای مختلف عرضه میشود، از جمله:
- M2
- M2.5
- M3
- M4
- M5
- M6
- M8
- M10
- M12
در فروشگاه میتوان بسته به موجودی، هر سایز را بهصورت جداگانه یا متغیر ثبت کرد.
کاربرد محصول
واشر خورشیدی DIN 6798A برای اتصالهایی مناسب است که در آنها احتمال شل شدن پیچ در اثر لرزش یا کارکرد مداوم وجود دارد. دندانههای بیرونی این واشر باعث میشوند اتصال حالت قفلشوندگی بهتری پیدا کند و در بسیاری از مونتاژهای مکانیکی و الکتریکی، نیاز به بازبینی مداوم اتصال کاهش یابد.
ویژگیها و مزایا
- مطابق با استاندارد DIN 6798A
- دارای دندانه خارجی برای قفل کردن بهتر اتصال
- کمک به جلوگیری از شل شدن پیچ و مهره
- مناسب برای محیطهای دارای لرزش و ارتعاش
- قابل استفاده در قطرها و سایزهای مختلف
- مناسب برای صنایع برق، خودرو، تجهیزات صنعتی و مونتاژ
- نصب آسان و سرعت بالا در مونتاژ
- قابل استفاده زیر سر پیچ یا مهره

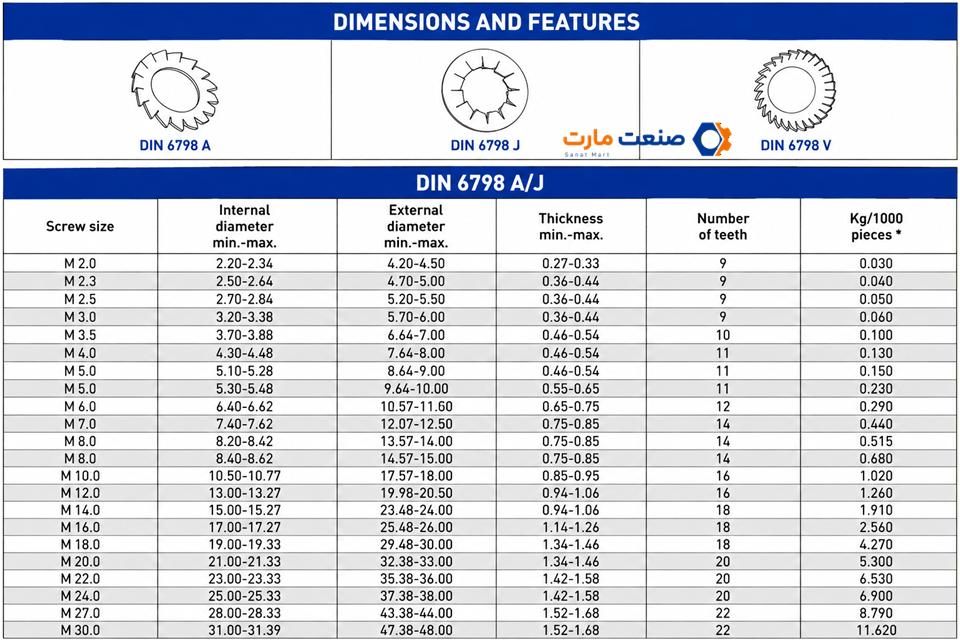

جدول استاندارد و ابعاد و اندازه های واشر خورشیدی
| سایز پیچ Screw size |
قطر داخلی (حداقل–حداکثر) Internal diameter min.–max. |
قطر خارجی (حداقل–حداکثر) External diameter min.–max. |
ضخامت (حداقل–حداکثر) Thickness min.–max. |
تعداد دندانه Number of teeth |
وزن هر ۱۰۰۰ عدد (کیلوگرم) Kg/1000 pieces |
|---|---|---|---|---|---|
| M 2.0 | 2.20–2.34 | 4.20–4.50 | 0.27–0.33 | 9 | 0.030 |
| M 2.3 | 2.50–2.64 | 4.70–5.00 | 0.36–0.44 | 9 | 0.040 |
| M 2.5 | 2.70–2.84 | 5.20–5.50 | 0.36–0.44 | 9 | 0.050 |
| M 3.0 | 3.20–3.38 | 5.70–6.00 | 0.36–0.44 | 9 | 0.060 |
| M 3.5 | 3.70–3.88 | 6.64–7.00 | 0.46–0.54 | 10 | 0.100 |
| M 4.0 | 4.30–4.48 | 7.64–8.00 | 0.46–0.54 | 11 | 0.130 |
| M 5.0 | 5.10–5.28 | 8.64–9.00 | 0.46–0.54 | 11 | 0.150 |
| M 5.0 | 5.30–5.48 | 9.64–10.00 | 0.55–0.65 | 11 | 0.230 |
| M 6.0 | 6.40–6.62 | 10.57–11.60 | 0.65–0.75 | 12 | 0.290 |
| M 7.0 | 7.40–7.62 | 12.07–12.50 | 0.75–0.85 | 14 | 0.440 |
| M 8.0 | 8.20–8.42 | 13.57–14.00 | 0.75–0.85 | 14 | 0.515 |
| M 8.0 | 8.40–8.62 | 14.57–15.00 | 0.75–0.85 | 14 | 0.680 |
| M 10.0 | 10.50–10.77 | 17.57–18.00 | 0.85–0.95 | 16 | 1.020 |
| M 12.0 | 13.00–13.27 | 19.98–20.50 | 0.94–1.06 | 16 | 1.260 |
| M 14.0 | 15.00–15.27 | 23.48–24.00 | 0.94–1.06 | 18 | 1.910 |
| M 16.0 | 17.00–17.27 | 25.48–26.00 | 1.14–1.26 | 18 | 2.560 |
| M 18.0 | 19.00–19.33 | 29.48–30.00 | 1.34–1.46 | 18 | 4.270 |
| M 20.0 | 21.00–21.33 | 32.38–33.00 | 1.34–1.46 | 20 | 5.300 |
| M 22.0 | 23.00–23.33 | 35.38–36.00 | 1.42–1.58 | 20 | 6.530 |
| M 24.0 | 25.00–25.33 | 37.38–38.00 | 1.42–1.58 | 20 | 6.910 |
| M 27.0 | 28.00–28.33 | 43.38–44.00 | 1.52–1.68 | 22 | 8.790 |
| M 30.0 | 31.00–31.39 | 47.38–48.00 | 1.52–1.68 | 22 | 11.620 |
موارد استفاده
- تابلو برق و تجهیزات الکتریکی
- مونتاژ قطعات صنعتی
- اتصالات خودرویی
- تجهیزات کنترلی و الکترونیکی
- دستگاهها و ماشینآلات
- قطعاتی که در معرض لرزش قرار دارند
نکات مهم
- سایز واشر باید با قطر پیچ یا مهره کاملاً هماهنگ باشد.
- برای عملکرد بهتر، سطح تماس باید تمیز و بدون آلودگی شدید باشد.
- در انتخاب جنس واشر، شرایط محیطی مانند رطوبت، خوردگی و دما در نظر گرفته شود.
- در صورت نیاز به مقاومت بیشتر در برابر زنگزدگی، مدل استیل یا آبکاریشده مناسبتر است.
