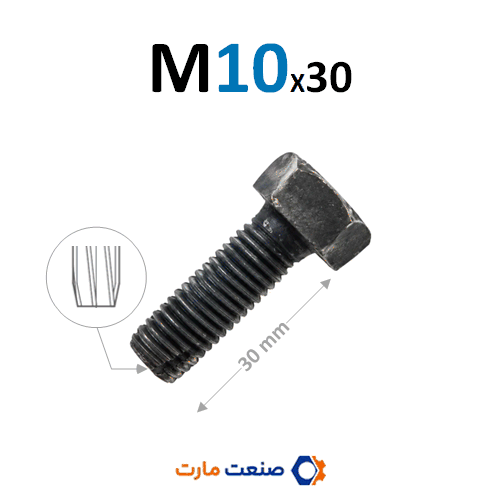

پیچ قلاویزی M10x30 شش‌گوش معمولی (آچار 17)

پیچ قلاویزی سایز M10×30 با گل شش‌گوش استاندارد (Thread Forming Hex Bolt)، یکی از اتصالات تخصصی و مستحکم است که برای مونتاژهای صنعتی و خودرویی طراحی شده است. برخلاف مدل‌های واشردار، این پیچ دارای گل شش‌گوش ساده (Standard Hex Head) با سایز آچار ۱۷ میلی‌متر است. این طراحی کلاسیک، فضایی کم‌حجم‌تر برای قرارگیری در نشیمنگاه‌های محدود (مانند فرورفتگی‌های سیلندر یا براکت‌های ماشین‌آلات) فراهم می‌کند و برای کاربرانی که نیاز به استفاده از واشر فنری (Spring Washer) یا واشر تخت مجزا دارند، گزینه‌ای ایده‌آل است.

مکانیزم ترید فورمینگ (شکل‌دهی رزوه) این پیچ، با متراکم کردن ساختار مولکولی فلز در دیواره سوراخ، رزوه‌ای مادگی بی‌نقص و فوق‌العاده مقاوم ایجاد می‌کند. این اتصال به دلیل نبود لقی بین رزوه پیچ و قطعه کار، در برابر ارتعاشات خشن موتور و ضربات جاده‌ای، عملکردی خیره‌کننده دارد و به هیچ عنوان شل نمی‌شود.

مشخصات فنی

ویژگی‌ها و مزایا

• گل شش‌گوش استاندارد (آچار ۱۷): ایده‌آل برای فضاهای تنگ که امکان استفاده از آچارهای واشردار پهن وجود ندارد؛ سازگار کامل با انواع بکس و آچار ۱۷ میلی‌متر.
• رزوه‌تراشی بدون براده (ترید رولینگ): افزایش مقاومت تسلیم محل اتصال؛ عدم تولید پلیسه فلزی که مانع از آسیب به قطعات دوار یا حساس می‌شود.
• مقاومت بی‌نظیر ضد لرزش (Anti-Vibration): به دلیل انطباق ساختاری دقیق دندانه‌ها با فلز پایه، این اتصال تحت لرزش‌های متوالی پیشرانه دچار بازشدگی نمی‌شود.
• انعطاف‌پذیری در نصب: طراحی بدون واشر سرخود به تکنسین اجازه می‌دهد بر اساس نیاز، از واشر فنری (جهت قفل‌کنندگی مضاعف) یا واشر تخت (جهت پخش فشار) استفاده کند.

راهنمای سایز سوراخ پیش‌مته (Pre-Hole Guide)

برای ایجاد رزوه‌کاری دقیق توسط این پیچ قلاویزی، رعایت قطر سوراخ اولیه حیاتی است:

• در قطعات آلومینیومی / پوسته‌های ریخته‌گری: مته ۹.۱ الی ۹.۳ میلی‌متر.
• در ورق‌ها و تیرک‌های فولادی: مته ۹.۰ الی ۹.۲ میلی‌متر.

علائم خرابی و زمان تعویض

• کچل شدن یا گرد شدن لبه‌های شش‌گوش آچار ۱۷ بر اثر استفاده از ابزار فرسوده.
• هرز شدن رزوه قطعه پایه به دلیل استفاده از مته پیش‌سوراخ بزرگ‌تر از حد مجاز.
• بریدن ساقه پیچ حین سفت کردن نهایی به علت اعمال گشتاور فراتر از حد استاندارد پیچ فولادی.

نکات مهم در زمان نصب

• ورود عمود (۹۰ درجه): حتماً پیچ را در ابتدای مسیر کاملاً تراز و عمود وارد کنید تا رزوه کج تشکیل نشود.
• استفاده از واشر مکمل: در کاربردهای تحت ارتعاش بسیار بالا، حتماً از یک واشر فنری (Spring Washer) سایز ۱۰ زیر گل پیچ استفاده کنید.
• کالیبراسیون: به دلیل فولادی بودن این پیچ، از ترکمتر استفاده کنید تا به رزوه فرم‌گرفته درون قطعه کار آسیب وارد نشود.
