پیچ قلاویزی M10x40 شش‌گوش (آچار 17)

معرفی محصول

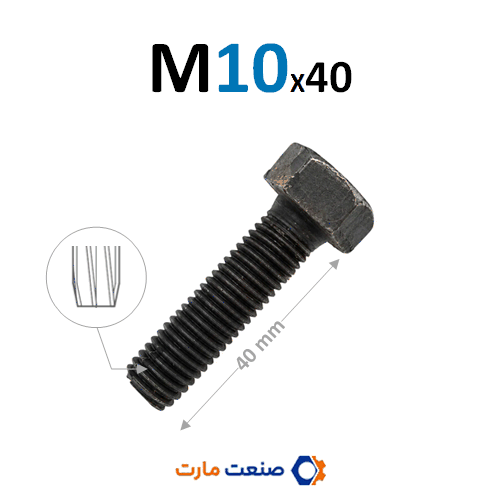

پیچ قلاویزی سایز M10×40 با گل شش‌گوش استاندارد (Thread Forming / Rolling Hex Bolt)، از پیچ‌های رولینگ سنگین و کارگاهی پرمصرف در صنایع خودرویی، ماشین‌سازی و مونتاژ قطعات صنعتی است. این پیچ با داشتن قطر اسمی ۱۰ میلی‌متر (M10) و طول کارگیر بلند ۴۰ میلی‌متر، ویژه اتصالاتی تولید شده که نیاز به عمق درگیری بالاتر رزوه در پوسته، عبور از بوش‌ها، پایه‌ها یا براکت‌های ضخیم دارند.

این مدل از نوع شش‌گوش معمولی (Standard Hex Head – بدون واشر سرخود) با سایز آچارخور ۱۷ میلی‌متر است. فرم هندسی ساده و استاندارد گل پیچ به تکنسین امکان می‌دهد تا در نشیمنگاه‌های پله‌دار و فرورفته که فضای کافی برای گل‌های واشردار پهن وجود ندارد، به آسانی از بکس یا آچار ۱۷ استفاده کند. علاوه بر این، در صورت نیاز به تدابیر خاص ضد ارتعاش، می‌توان به راحتی از انواع واشر فنری (گروور) یا واشر تخت ضخیم مجزا به همراه آن استفاده نمود.

مکانیزم ترید فورمینگ (Thread Forming) در این پیچ به گونه‌ای است که حین بستن، بدون برداشتن براده یا پلیسه، ساختار دانه‌بندی فلز پایه را متراکم و رزوه‌ای کاملاً همگام، کیپ و ۱۰۰٪ ضدلرزش در قطعات آلومینیومی، چدنی و فولادی ایجاد می‌کند.

مشخصات فنی

ویژگی‌ها و مزایا

• طول کارگیر ۴۰ میلی‌متر جهت درگیری عمیق: ایده‌آل برای عبور از قطعات با ضخامت بالا و ایجاد گشتاور مهاری بسیار بالا در بارهای مکانیکی کششی و برشی سنگین.
• گل شش‌گوش آچار ۱۷ استاندارد: تحمل گشتاور بستن بالا بدون سر خوردن یا کچل شدن آچار؛ سازگاری عالی با نشیمنگاه‌های تنگ و پله‌دار.
• رزوه‌کاری بدون براده (ترید رولینگ): افزایش استحکام کششی رزوه‌های ایجادشده به دلیل عدم برش بافت فلز؛ ممانعت از ورود براده به سیستم‌های هیدرولیک یا مکانیکی حساس.
• خاصیت خودقفلی و ضد لرزش (Anti-Vibration): اتصال بی‌لقی که در برابر کوبش‌های تعلیق و لرزش‌های ممتد پیشرانه شل نمی‌شود.
• امکان افزودن واشرهای اختصاصی: به دلیل نداشتن واشر سرخود، به راحتی می‌توان از واشر فنری (جهت قفل مکانیکی در کاربردهای ارتعاشی شدید) بهره گرفت.

راهنمای سایز سوراخ پیش‌مته (Pre-Hole Guide)

برای ایجاد رزوه‌ای سالم و جلوگیری از بریدن پیچ با طول ۴۰ میلی‌متر در سوراخ‌های عمیق، رعایت ابعاد مته الزامی است:

• در قطعات آلومینیومی / پوسته‌های ریخته‌گری (سیلندر و گیربکس): مته ۹.۱ الی ۹.۳ میلی‌متر.
• در ورق‌ها، تیرک‌ها و پروفیل‌های فولادی: مته ۹.۰ الی ۹.۲ میلی‌متر.

علائم خرابی و زمان تعویض

• هرز شدن یا خورده شدن رزوه قطعه به دلیل استفاده از مته بزرگ‌تر از استاندارد یا اعمال گشتاور فراتر از حد مجاز.
• پیچیدگی یا بریدن ساقه پیچ به دلیل اعمال بارهای پیچشی بیش از حد با بکس بادی غیرتنظیم.
• خوردگی یا گرد شدن گوشه‌های شش‌گوش گل پیچ ناشی از استفاده از آچار فرسوده یا غیراستاندارد.

نکات مهم در زمان نصب

• ورود تراز و عمود (۹۰ درجه): به دلیل طول ۴۰ میلی‌متری، هرگونه انحراف اولیه می‌تواند منجر به انحراف مسیر و گیرپاژ پیچ شود. پیچ را ابتدای کار با دست یا آچار دستی تراز کنید.
• روان‌کاری در سوراخ‌های عمیق: به دلیل اصطکاک بالاتر در طول درگیری ۴۰ میلی‌متر، استفاده از چند قطره روغن مونتاژ عملیات فرم‌دهی رزوه را روان‌تر کرده و از داغ شدن رزوه جلوگیری می‌کند.
• رعایت ترکمتر: از اعمال ترکمتر فراتر از استاندارد گرید پیچ خودداری کنید تا از بریدن ساقه یا شکست رزوه مادگی پیشگیری شود.
