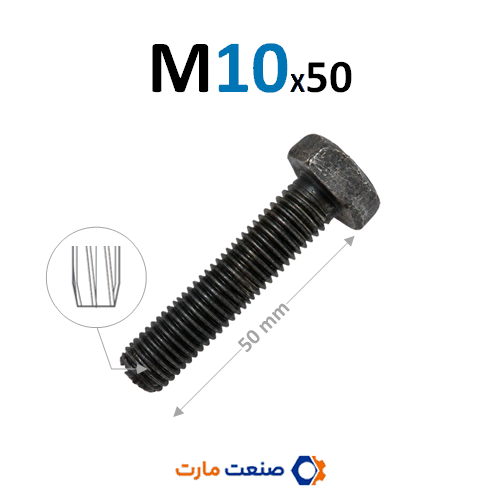

پیچ قلاویزی M10x50 شش‌گوش (آچار 17)

پیچ قلاویزی سایز M10×50 با گل شش‌گوش استاندارد (Thread Forming / Rolling Hex Bolt)، یکی از بلندترین و مستحکم‌ترین پیچ‌های رولینگ در رده اتصالات سنگین خودرویی و صنعتی است. این پیچ با داشتن قطر اسمی ۱۰ میلی‌متر (M10) و طول کارگیر ۵۰ میلی‌متر، منحصراً برای اتصالاتی طراحی شده که نیازمند عبور از قطعات ضخیم، بوش‌های لاستیکی/فلزی، پایه‌های چندلایه و رسیدن به عمق درگیری بالای رزوه در بلوک موتور یا شاسی هستند.

این مدل از نوع شش‌گوش معمولی و استاندارد (Standard Hex Head – بدون واشر سرخود) با سایز آچارخور ۱۷ میلی‌متر تولید شده است. طراحی ساده گل شش‌گوش باعث می‌شود سر پیچ به آسانی درون حفره‌ها و پله‌های ماشین‌کاری‌شده با قطر محدود جای گیرد و بدون تداخل با دیواره‌ها، توسط بکس یا آچار ۱۷ استاندارد بسته شود. همچنین دست تکنسین برای استفاده از انواع واشرهای مکمل، نظیر واشر فنری (جهت قفل مکانیکی ضد ارتعاش) یا واشرهای تخت ضخیم، کاملاً باز است.

مکانیزم فرم‌دهی رزوه (Thread Forming) در طول ۵۰ میلی‌متر، رزوه‌ای فوق‌العاده متراکم و مستحکم را درون متریال پایه (آلومینیوم، چدن یا فولاد) شکل می‌دهد. این ویژگی باعث حذف نیاز به قلاویزکاری دستی، جلوگیری از ریزش براده به قطعات داخلی موتور و حذف هرگونه لقی در اتصال می‌شود.

مشخصات فنی

ویژگی‌ها و مزایا

• طول کارگیر بلند ۵۰ میلی‌متر: ایده‌آل برای مهار بارهای کششی و خمشی سنگین در پایه‌های بلند، بوش‌ها و ضخامت‌های بالای بدنه.
• گل شش‌گوش آچار ۱۷ متداول: درگیری کامل با بکس و آچارهای کارگاهی ۱۷، انتقال حداکثر گشتاور و جلوگیری از هرز شدن گوشه‌های گل پیچ.
• نشست بی‌نقص در نشیمنگاه‌های فرورفته: عدم وجود لبه واشردار پهن اجازه می‌دهد پیچ در چاله‌ها و گلویی‌های تنگ قطعات ریخته‌گری بدون گیرکردن مونتاژ شود.
• رزوه‌کاری بدون براده (ترید رولینگ): عدم تولید تراشه فلزی و حفظ ساختار یکپارچه فلز مادر در درگیری‌های عمیق.
• مقاومت حداکثری در برابر بازشدگی ناشی از لرزش: قفل‌شوندگی طبیعی دندانه‌ها ناشی از انطباق ۱۰۰ درصدی، اتصال را در برابر کوبش‌های تعلیق و لرزش شدید دورهای بالای موتور ایمن می‌سازد.

راهنمای سایز سوراخ پیش‌مته (Pre-Hole Guide)

با توجه به طول درگیری ۵۰ میلی‌متری و گشتاور اصطکاکی بالاتر حین بستن، انتخاب مته دقیق برای پیشگیری از گیرپاژ یا بریدن پیچ بسیار حیاتی است:

• در قطعات آلومینیومی / پوسته‌های ریخته‌گری: مته ۹.۱ الی ۹.۳ میلی‌متر.
• در ورق‌ها، تیرک‌ها و شاسی‌های فولادی: مته ۹.۰ الی ۹.۲ میلی‌متر.

علائم خرابی و زمان تعویض

• تاب برداشتن یا کشیدگی ساقه پیچ ناشی از تحمل تنش‌های فراتر از حد مجاز یا تصادفات شدید.
• گرد شدن گوشه‌های شش‌گوش به علت استفاده از آچارهای غیراستاندارد یا مستهلک.
• بریدن ساقه پیچ درون پوسته بر اثر اعمال گشتاور مازاد با بکس‌های بادی تنظیم‌نشده در سوراخ‌های عمیق خشک.

نکات مهم در زمان نصب

• روان‌کاری اولیه: با توجه به طول ۵۰ میلی‌متر و سطح تماس بالای دندانه‌ها، حتماً قبل از بستن، رزوه را با مقدار کمی روغن مونتاژ یا گریس روان کنید تا از داغ شدن و گیرپاژ جلوگیری شود.
• ورود دقیق و عمود بر سطح: به دلیل طول زیاد پیچ، هرگونه انحراف زاویه‌ای در شروع کار می‌تواند سوراخ را گشاد کرده یا باعث قفل شدن زودرس پیچ شود.
• کنترل گشتاور با ترکمتر: گشتاور بستن نهایی را بر اساس جدول استاندارد پیچ‌های فولادی M10 تنظیم کنید تا رزوه ایجادشده در فلز پایه آسیب نبیند.
